新能源电池温度循环试验箱
product & project

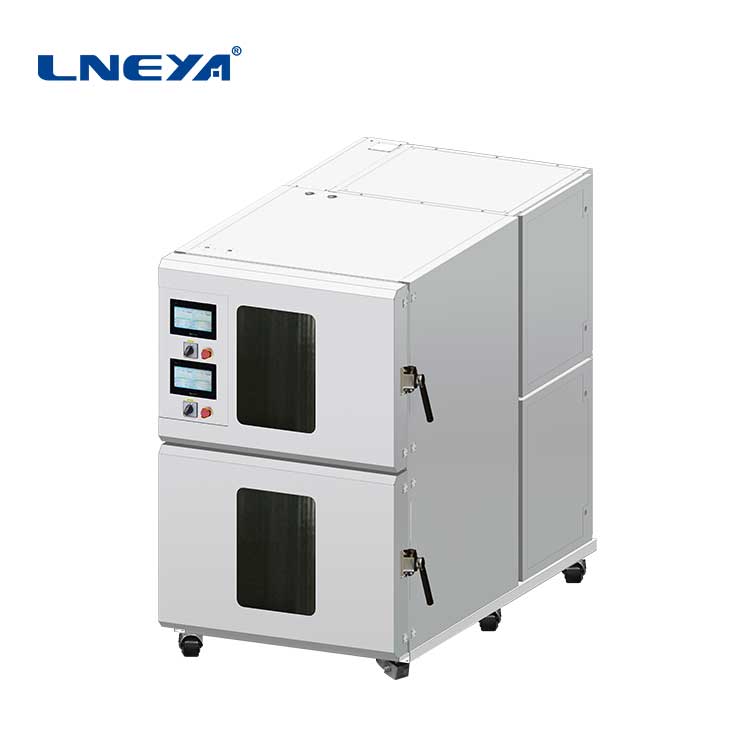

双层高低温箱用于动力电池样品的高低温测试装置,目前主要应用于新能源电池行业,可以直接为电池电芯或模组、PACK在试验箱内完成高低温充放电,或者高低温存储等功能,在测试电池失效时的条件下增加了防爆泄压及消防失火装置。
KRYCH-15W/KRYCH-15
| 型号 | KRYCH-15W/KRYCH-15 | ||
| 温度范围 | -40℃～100℃ 防冻液 | -40℃～100℃ 试验仓 | |
| 防冻液流量控制 | 1L/min～25L/min ±0.2L/min | / | |
| 防冻液压力 | 测量显示进出液口压力及在触摸屏上显示压力 | ||
| 试验箱容积 | 上层箱体内：2200*3220*1200mm 下层箱体内：2200*3220*1100mm | ||
| 加热功率 | 15kW 防冻液 | 14kW 试验箱 | |
| 制冷量 防冻液 | 135℃ | 15kW | |
| 20℃ | 15kW | ||
| 0℃ | 15kW | ||
| -20℃ | 10kW | ||
| -35℃ | 4kW | ||
| 试验箱 | 升温速率 | 25~+100°C≥±2°C/Min (空载、全程平均) | |
| 降温速率 | 25~-40°C≥1°C/Min (空载、全程平均) | ||
| 温控精度 | ±0.5℃ | ||
| 高低温腔温度均匀度 | ≤2℃ | ||
| 循环风量 | 5000m3/h | ||
| 控制器 | PLC控制器，模糊PID控制算法 | ||
| 通信协议 | CAN | ||
| 设备内部温度反馈 | 设备箱体内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度（水冷设备有） | ||
| 高温降温模块 | 可以从高温100度降温模块 | ||
| 循环泵流量、压力 | 采用磁力驱动泵 | ||
| 电源 380V50HZ | 配电主空气开关型号：EZD400E4350ELK4P350 | ||
| 外型尺寸mm | 2400*5600*2850 | ||
| 压缩机 | 品牌变频压缩机 | ||
| 蒸发器 | 板式换热器 | ||
| 制冷附件 | 艾默生/丹佛斯品牌 干燥过滤器、油分离器等 | ||
| 节流方式 | 电子膨胀阀 | ||
| 操作面板 | 10寸彩色触摸屏，温度曲线显示\EXCEL 数据导出 | ||
| 制冷剂 | R125/R404A/R507C | ||
| 安全防护 | 排吸气温度(压力)、冷凝温度、冷却水温度（压力)、进出液体(气体)温度(压力)、用电功率、各部件电流、电压、水箱液位等重要信息均通过传感器接入控制系统进行全面管理监控记录 | ||
| 内部预留防冻液接口 | ZG3/4 | ||
| 水冷冷凝器 | 套/壳管式换热器 | ||
| 冷却水 20°C | 25m³/H | ||
| 内底板承重（吨） | 1.5 | ||
| 重量（吨） | 4.6 | ||
| 满足标准 | GB/T2423.1-2008试验A：低温试验方法 | ||
| GB/T2423.2-2008试验B：低温试验方法 | |||
| GJB150.3A-2009高温试验方法 | |||
| GJB150.4A-2009高温试验方法 | |||
KRYCH-7.5W/KRYCH-7.5
| 型号 | KRYCH-7.5W/KRYCH-7.5 | ||
| 温度范围 | -40℃～100℃ 防冻液 | -40℃～100℃ 试验仓 | |
| 防冻液流量控制 | 1L/min～25L/min ±0.2L/min | / | |
| 防冻液压力 | 测量显示进出液口压力及在触摸屏上显示压力 | ||
| 试验箱容积 | 上层箱体内：2200*3220*1200mm 下层箱体内：2200*3220*1100mm | ||
| 加热功率 | 7.5kW 防冻液 | 14kW 试验箱 | |
| 制冷量 防冻液 | 135℃ | 7.5kW | |
| 20℃ | 7.5kW | ||
| 0℃ | 7.5kW | ||
| -20℃ | 4.5kW | ||
| -35℃ | 1.8kW | ||
| 试验箱 | 升温速率 | 25~+100°C≥±2°C/Min (空载、全程平均) | |
| 降温速率 | 25~-40°C≥1°C/Min (空载、全程平均) | ||
| 温控精度 | ±0.5℃ | ||
| 高低温腔温度均匀度 | ≤2℃ | ||
| 循环风量 | 5000m3/h | ||
| 控制器 | PLC控制器，模糊PID控制算法 | ||
| 通信协议 | CAN | ||
| 设备内部温度反馈 | 设备箱体内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度（水冷设备有） | ||
| 高温降温模块 | 可以从高温100度降温模块 | ||
| 循环泵流量、压力 | 采用磁力驱动泵 | ||
| 电源 380V50HZ | 配电主空气开关型号：EZD250E4225ELN | ||
| 外型尺寸mm | 2400*5600*2850 | ||
| 压缩机 | 品牌变频压缩机 | ||
| 蒸发器 | 板式换热器 | ||
| 制冷附件 | 艾默生/丹佛斯品牌 干燥过滤器、油分离器等 | ||
| 节流方式 | 电子膨胀阀 | ||
| 操作面板 | 10寸彩色触摸屏，温度曲线显示\EXCEL 数据导出 | ||
| 制冷剂 | R125/R404A/R507C | ||
| 安全防护 | 排吸气温度(压力)、冷凝温度、冷却水温度（压力）、进出液体(气体)温度(压力)、用电功率、各部件电流、电压、水箱液位等重要信息均通过传感器接入控制系统进行全面管理监控记录 | ||
| 内部预留防冻液接口 | ZG3/4 | ||
| 水冷冷凝器 | 套/壳管式换热器 | ||
| 冷却水 20°C | 25m³/H | ||
| 内底板承重（吨） | 1.5 | ||
| 重量（吨） | 4.6 | ||
| 满足标准 | GB/T2423.1-2008试验A：低温试验方法 | ||
| GB/T2423.2-2008试验B：低温试验方法 | |||
| GJB150.3A-2009高温试验方法 | |||
| GJB150.4A-2009高温试验方法 | |||
产品优势：
- 采用上下双层箱体设计,箱体内含防冻液电池冷却系统,两箱体的控制及测试系统完全独立运行；
- 箱体门及泄压口均加装防爆链；3、箱内采用不锈钢满焊设计，可以满足消防水0.5m储存需求；
- 箱体保温层设计有100mm厚，采用导热系数低的保温材料及耐高温材料组成，能满足-40度到100度长时间高低温冲击需求；
- 每个箱体面安装防爆泄压口,感应超压时自动泄压；
- 本装置制冷系统采用变频控制,结合热气及电加热控制算法高效运行。
-40~+100℃控温范围
±0.5℃控温精度
≤2℃高低温腔温度均匀度
